裝配式建筑發展迅猛,裝配式支吊架作為重要的建筑裝備,迎來了首個國家標準——GB/T 38053-2019《裝配式支吊架通用技術要求》。該標準的出臺對規范產品質量,指導科學選型具有重要意義。今天我們就結合這個標準,為大家詳細解析裝配式支吊架的選型和應用。

一、裝配式支吊架定義及適用范圍

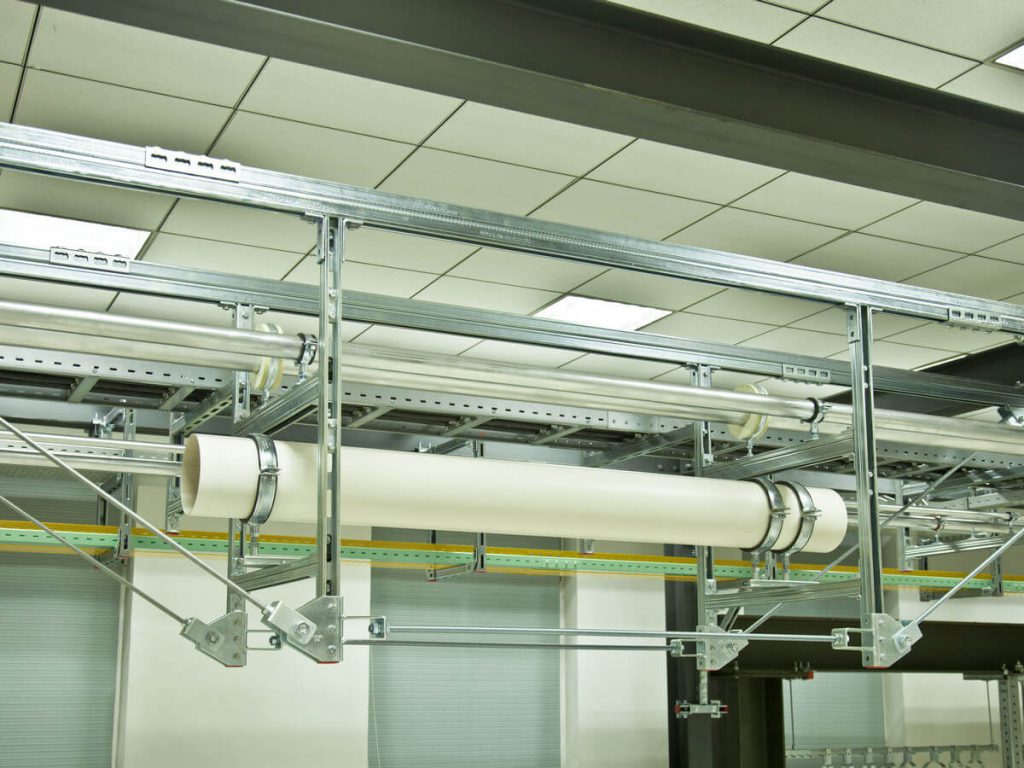

裝配式支吊架是指在工廠預制連接構件與槽鋼,然后運至工地進行組裝連接后構成的管道支撐系統。根據國標定義,其主要適用于給水、排水、燃?xì)獾仁姓艿?管徑在DN10-DN300范圍內。這基本覆蓋了目前裝配式支吊架的主要應用場景。

二、裝配式支吊架的組成結構

按照國標要求,裝配式支吊架主要由帶內齒的C形槽鋼和連接構件組成。其中連接構件包括槽鋼之間的連接件、與混凝土結構的連接件、與鋼結構的連接件以及與管道的連接件等。這些標準化連接件的采用,使整個支吊系統快速安裝成為可能。

三、裝配式支吊架的材料選擇

支吊架的主要材料為碳鋼和不銹鋼。國標對其材質做出明確要求:

1. 碳鋼:Q235及以上級別。

2. 不銹鋼:不低于304級。

3. 螺栓: 不低于國標GB/T 3098.1-2010 5.6級。

4. 螺母:不低于國標GB/T 3098.2-2015 8級。

材料的規范化選擇,確保了支吊架的機械強度和穩定性。

四、裝配式支吊架的技術指標

國標對支吊架的各項技術性能指標作出明確規定,主要包括:

1. 外觀質量:無銹蝕、裂紋、折痕、表面粗糙等缺陷。

2. 承載力:足以支撐所承受的管道和內容物重量。

3. 防滑性:連接牢固,防止滑移。

4. 防腐蝕:確保使用壽命達20年。

五、裝配式支吊架的檢測方法

為了驗證產品是否符合上述技術指標,國標規定了以下檢測項目和方法:

1. 外觀和尺寸檢查。

2. 承載力試驗。

3. 防滑試驗。

4. 防腐蝕試驗。

詳細測試步驟可參考國標原文。合格的檢測報告是確保產品質量的關鍵。

更多裝配式支吊架知識點擊這里

六、裝配式支吊架的質量控制

國標對支吊架的出廠檢驗和型式檢驗提出了要求,包括抽樣數量、項目?jī)?nèi)容、合格評定原則等,以保證產品生產過程的質量控制和檢驗規范化,這對于長期穩定的質量至關重要。

七、裝配式支吊架的標識、包裝及運輸

國標還對產品的標識、包裝、運輸和存放等環節作出規定,以防止破損和確保安全到達使用單位。

八、裝配式支吊架選型時的注意事項

1. 選型時首先確定管道規格和載荷要求。

2. 選擇貼合國標要求的產品。

3. 要求供應商提供完整檢測報告。

4. 注意防腐處理,必要時選擇不銹鋼材質。

了解更多支吊架知識,請聯系我們

九、裝配式支吊架標準常見問題解答

Q:這個標準適用的管徑范圍是?

A:DN10-DN300之間的管徑。

Q:主要材料有哪些要求?

A:規定了碳鋼、不銹鋼等材料級別。

Q:如何確保產品符合標準?

A:可要求供應商提供檢測報告,也可以自行抽樣檢測。
