歐標橋架
歐標橋架簡介
歐標橋架以更為人性化的設計，將銳利的邊緣向側壁方向朝內進行了彎曲，避免了其在安裝和維護過程中的潛在危險，提高了橋架的安裝效率。
SLS電纜產品手冊

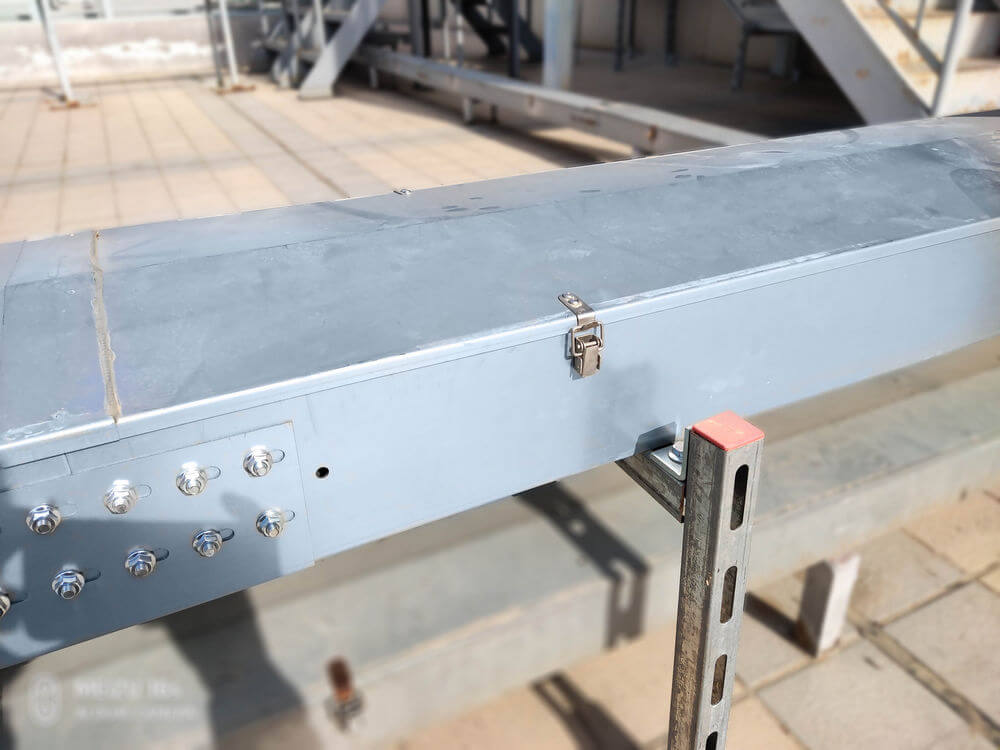

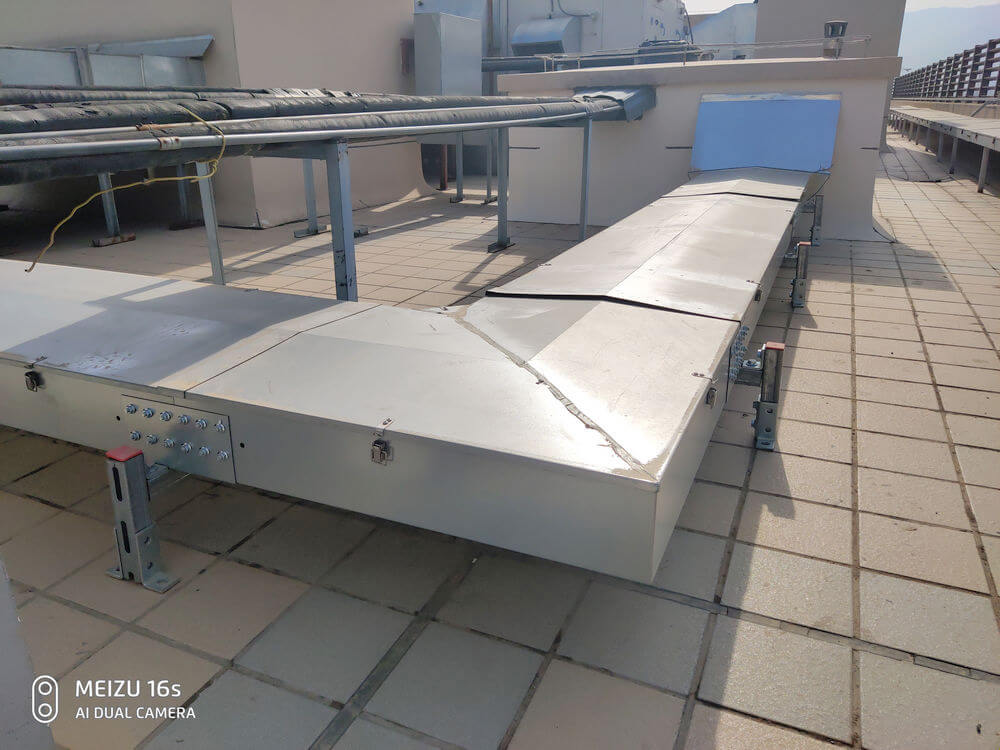

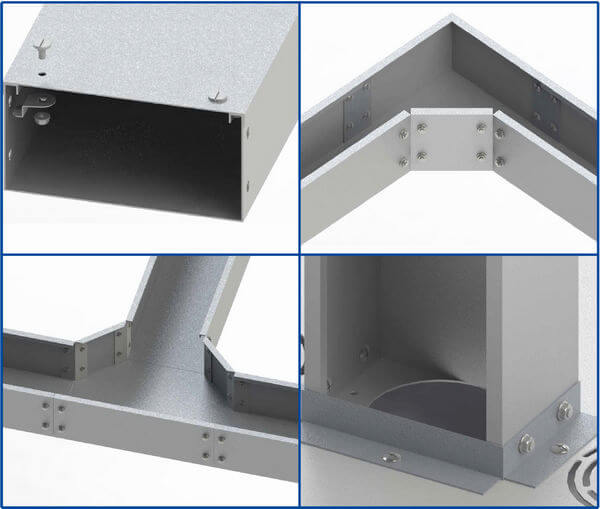

歐標封閉橋架
適用于敷設計算機、通信電纜、低壓電纜及控制電纜,對于電纜放屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果
特點：
① U 型倒角邊緣設計，保護電纜
②圓頭一字蓋板扣，橫關豎開，方便施工檢修
③ CNC 數控機床加工，保證生產精度

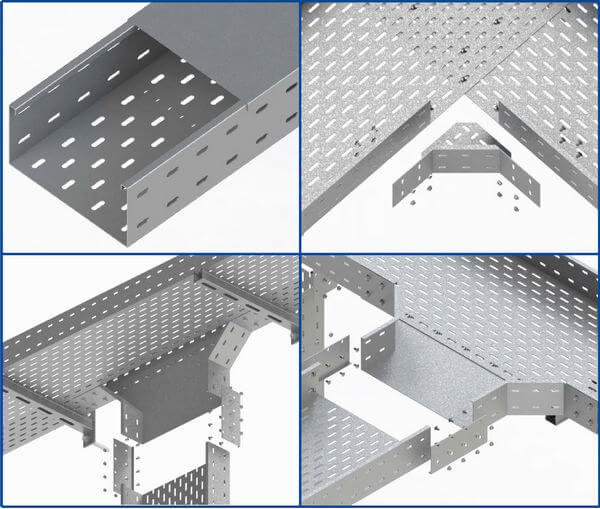

④橋架彎頭采用螺栓組裝，無任何焊接
⑤抑制外部電磁干擾、防護外部有害液體和粉塵侵蝕
材質：
碳鋼 Q235 、不銹鋼 304/316
表面處理：
熱鍍鋅板、熱浸鋅、靜電噴涂（噴塑）、鍍鋁鎂鋅
| 型號 Type |
規格 AxB mm |
外形 C mm |
厚度 T mm |
備注 Remark |
|---|---|---|---|---|
| SQJ-LCT-1A | 50x50 | 2000/3000 | 1.0 | |
| SQJ-LCT-1A | 100x50 | 2000/3000 | 1.2 | |
| SQJ-LCT-1A | 100x100 | 2000/3000 | 1.2 | |
| SQJ-LCT-1A | 150x100 | 2000/3000 | 1.2 | |
| SQJ-LCT-1A | 200x100 | 2000/3000 | 1.5 | |
| SQJ-LCT-1A | 300x150 | 2000/3000 | 1.5 |
歐標多孔橋架
用途：
即適用于電壓電纜到電力電纜布線，又適用于無屏蔽要求控制電纜布線
特點：
①依據 IEC61537 制造
②密集開孔設計、通風散熱良好，達到節電效果。
③重量輕適合于現場靈活組裝
④隨意綁扎線纜且切割后無需開連接孔
⑤ U 型倒角邊緣設計，保護電纜
材質：
碳鋼 Q235，不銹鋼 304/316
表面處理：
熱鍍鋅板、熱浸鋅、靜電噴塑（噴塑）、鍍鋁鎂鋅
| 型號 Type |
規格 AxB mm |
外形 C mm |
厚度 T mm |
備注 Remark |
|---|---|---|---|---|
| SQJ-SCT-1A | 50x50 | 2000/3000 | 1.0 | |
| SQJ-SCT-1A | 100x50 | 2000/3000 | 1.2 | |
| SQJ-SCT-1A | 100x100 | 2000/3000 | 1.2 | |
| SQJ-SCT-1A | 150x50 | 2000/3000 | 1.2 | |
| SQJ-SCT-1A | 150x100 | 2000/3000 | 1.5 | |
| SQJ-SCT-1A | 200x50 | 2000/3000 | 1.5 | |
| SQJ-SCT-1A | 200x100 | 2000/3000 | 1.5 | |
| SQJ-SCT-1A | 200x150 | 2000/3000 | 1.5 | |
| SQJ-SCT-1A | 300x50 | 2000/3000 | 1.5 | |
| SQJ-SCT-1A | 300x100 | 2000/3000 | 1.5 |

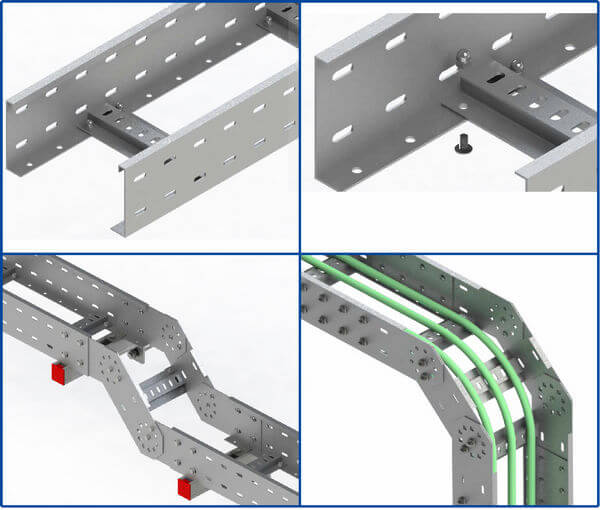

歐標梯式橋架
適用于一般直徑較大電纜的敷設，特別適用高、低壓動力電纜的敷設
特點：
①依據 IEC61537 制造
②重量輕，通風散熱性能好
③ U 型倒角邊緣設計，保護電纜
④ CNC 數控機床加工，保證生產精度
材質：
碳鋼 q235、不銹鋼 304/316
表面處理：
熱鍍鋅板、熱浸鋅、靜電噴涂（噴塑）、鍍鋁鎂鋅
注：
①歐標梯式橋架備有蓋板，需要配蓋板時訂貨需單獨注明
②歐標梯式橋架橫擔有 C 型和 Ω 型兩種型式，訂貨需注明
| 型號 Type |
規格 AxB mm |
外形 C mm |
厚度 T mm |
備注 Remark |
|---|---|---|---|---|
| SQJ-DKT-1A | 200x100 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 200x150 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 300x100 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 300x150 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 400x100 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 400x150 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 400x200 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 500x100 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 500x150 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 500x200 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 600x100 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 600x150 | 2000/3000 | 2.0 | |
| SQJ-DKT-1A | 600x200 | 2000/3000 | 2.0 |

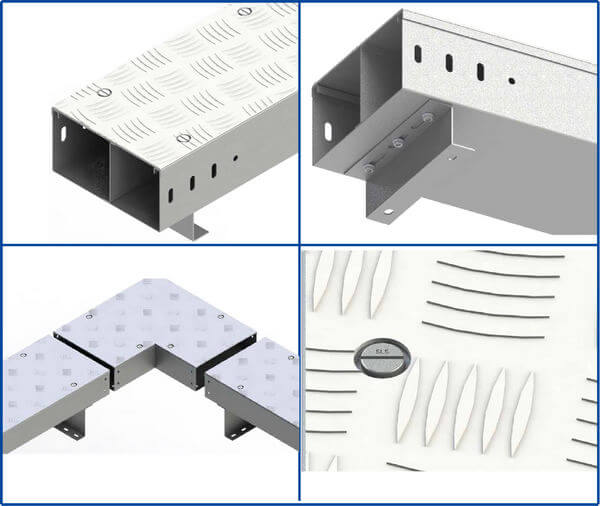

歐標防滑橋架
用途：
適用于汽車及工業自動化生產車間地面敷設線纜
一種適合于步行的電纜橋架系統
特點：
①依據 IEC 61357 制造
②蓋板附加鋁合金花紋防滑板，增加防滑性能
③外部可承載 1200N 荷載
④ CNC 數控機床加工，保證生產精度
材質：
碳鋼 Q235、不銹鋼 304/316、鋁合金（防滑面）
表面處理：
熱鍍鋅板、熱浸鋅、靜電噴涂（噴塑）、鍍鋁鎂鋅
| 型號 Type |
規格 AxB mm |
外形 C mm |
厚度 T mm |
備注 Remark |
|---|---|---|---|---|
| SQJ-DMT-1A | 110x110 | 2000/3000 | 2.0 | |
| SQJ-DMT-1A | 200x110 | 2000/3000 | 2.0 | |
| SQJ-DMT-1A | 300x110 | 2000/3000 | 2.0 | |
| SQJ-DMT-1A | 400x110 | 2000/3000 | 2.0 | |
| SQJ-DMT-1A | 500x110 | 2000/3000 | 2.0 | |
| SQJ-DMT-1A | 600x110 | 2000/3000 | 2.0 |

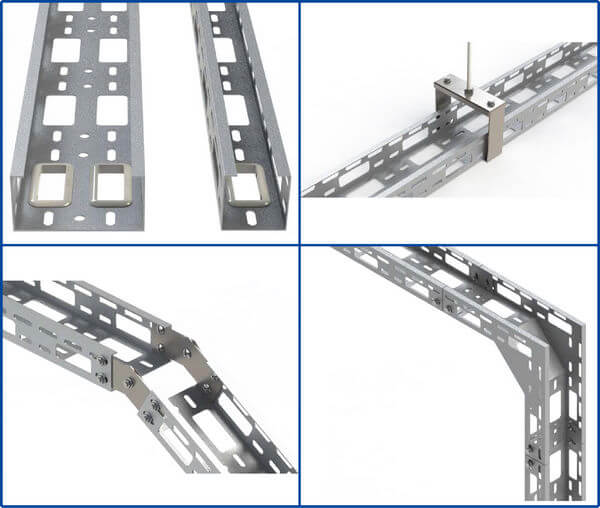

歐標配線橋架
用途：
適用于室內照明系統的安裝及建筑行業其他領域
特點：
①依據 IEC 61537 制造
②配有專用方型護口
③預開大方孔，隨意出線
④通風散熱良好
材質：
碳鋼 Q235、不銹鋼 304/316、工程塑料（方型護口）
表面處理：
熱鍍鋅板、熱浸鋅、靜電噴涂（噴塑）、鍍鋁鎂鋅
| 型號 Type |
規格 AxB mm |
外形 C mm |
厚度 T mm |
備注 Remark |
|---|---|---|---|---|
| SQJ-PXT-ZH-1A | 50x50 | 2000 | 1.5 | |
| SQJ-PXT-ZH-1A | 100x50 | 2000 | 1.5 |
歐標橋架類型
常見問題
公司采用直銷模式，無代理商。請致電或微信方式聯系我們
我公司倉儲在北京通州，北京地區直送，外阜采用汽運物流發貨，時間需咨詢物流
加工周期15天
質保兩年
選擇合適的規格電纜橋架需要考慮以下因素：
1、電纜數量：太小擁擠，太大浪費，按照截面容量計算弱電占50%，強電占40%
2、電纜直徑：電纜直徑越大，需要選擇的橋架越大
3、承載能力：承載能力與尺寸密切相關
節能耐腐蝕鋼制電纜橋架 GB/T23639-2017
公路用聚氨酯復合電纜橋架 JT/T 1034-2016
塑料電纜橋架 JB/T 12147-2015
防腐電纜橋架 NB/T 42037-2014
建筑用網格式金屬電纜橋架 JG/T 491-2016
公路用聚氨酯復合電纜橋架 JT/T 1034-2016
電控配電用電纜橋架 JB/T 10216-2013
目前行業常用的標準是電控配電用電纜橋架 JB/T10216-2013
槽式
梯式
托盤式
網格式
電纜橋架類型的選擇原則
1、需抑制干擾強度的控制電纜回路，應選用鋼制封閉式托盤。
2、需防護外部熱源影響的回路，宜選用托盤，并設置隔熱板。
3、除本條一、二項情況外，可選用梯架。
4、在容易積灰場所（如火電廠的鍋爐房、輸煤棧橋等）或戶外，應帶有蓋板
