機房排線器（固線器）
讓機房布線更有藝術
機房排線器（固線器）簡介

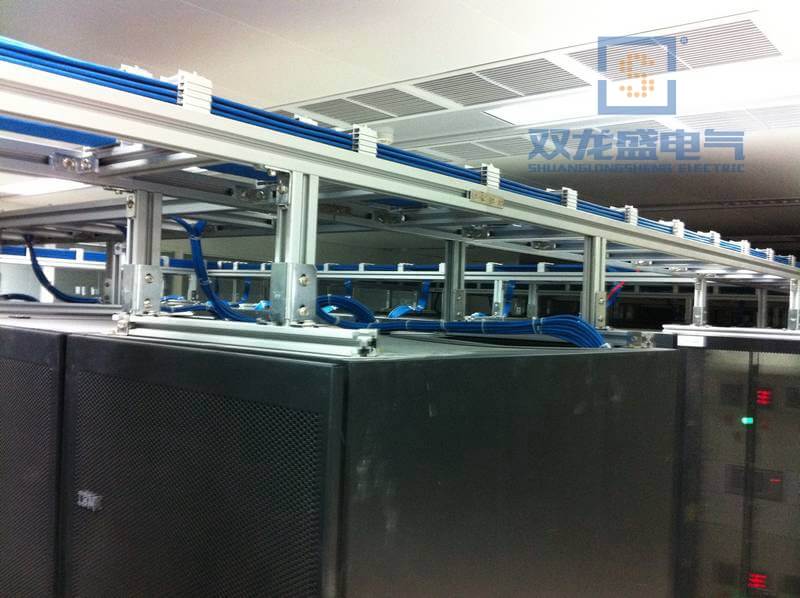

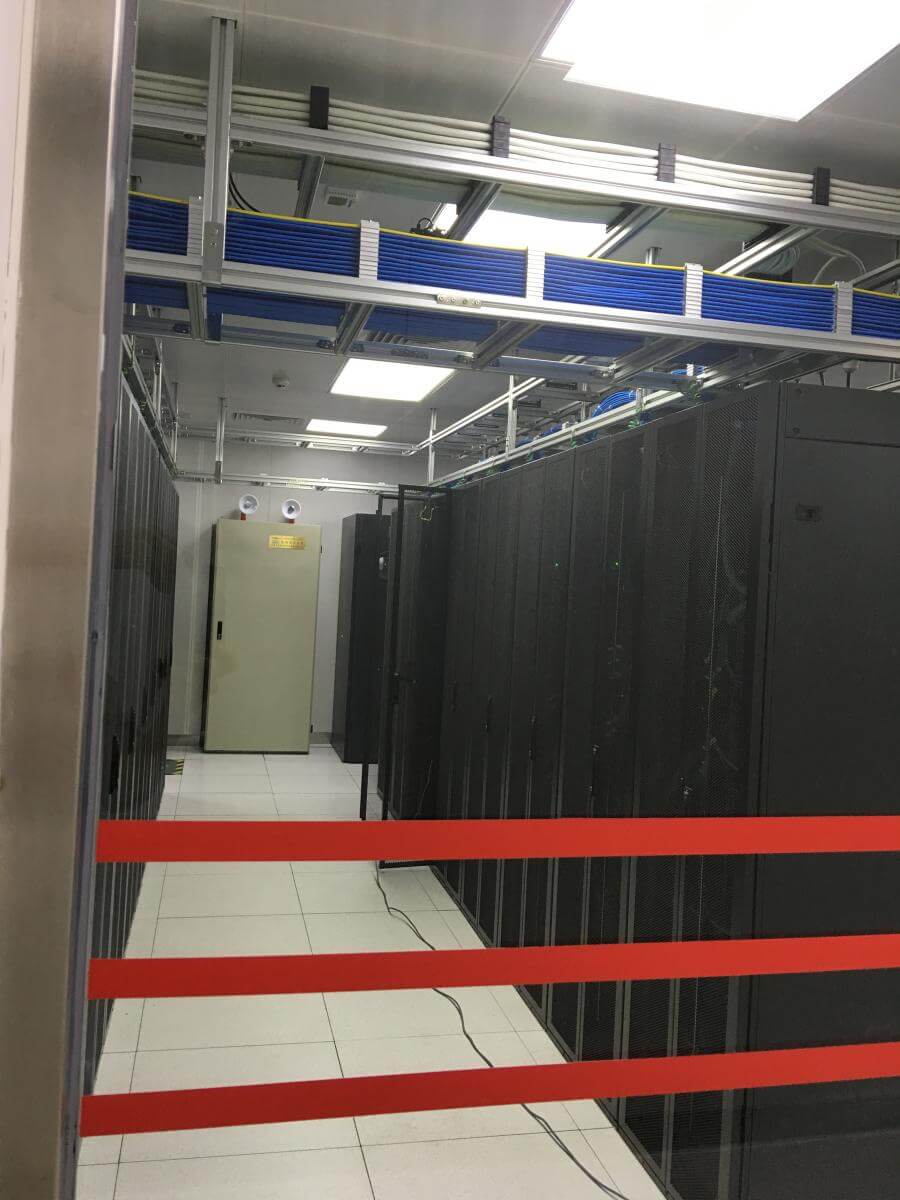

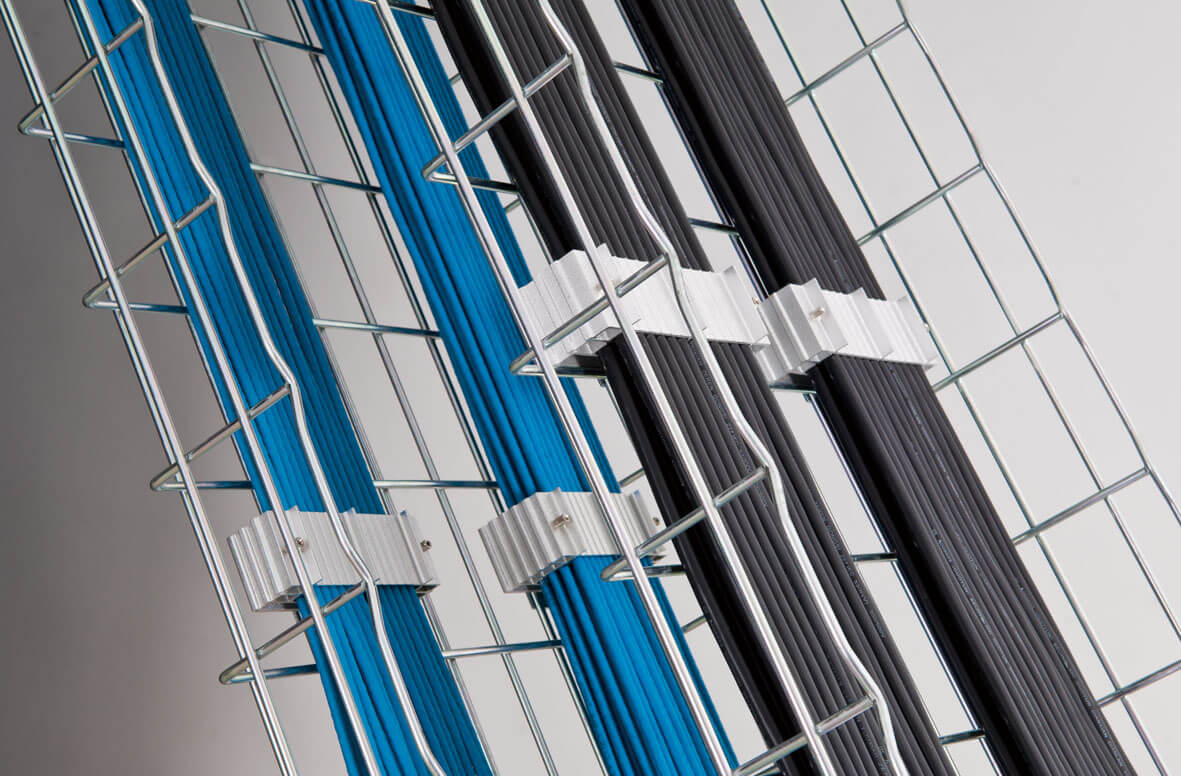

機房排線器或線纜固線器，它兼具整理和固定線纜的功能。特別指用在通訊機房、網絡機房、電力機房的搭設的機房走線架或機房橋架上，用于整理和固定線纜，使線纜均勻散熱，使線纜整齊有序。
機房固線器按材質分類，可分為三種。
1、塑料固線器，材質為防火阻燃ABS工程塑料。
2、鋁合金固線器，材質為鋁合金陽極氧化。
3、鋼制固線器，材質為碳鋼噴塑。
機房固線器按材質分類，可分為三種。
1、塑料固線器，材質為防火阻燃ABS工程塑料。
2、鋁合金固線器，材質為鋁合金陽極氧化。
3、鋼制固線器，材質為碳鋼噴塑。
房排線器固線器.jpg)
機房排線器（固線器）產品手冊
排線器（固線器）相關配件選型參考
PDF 4.04MB

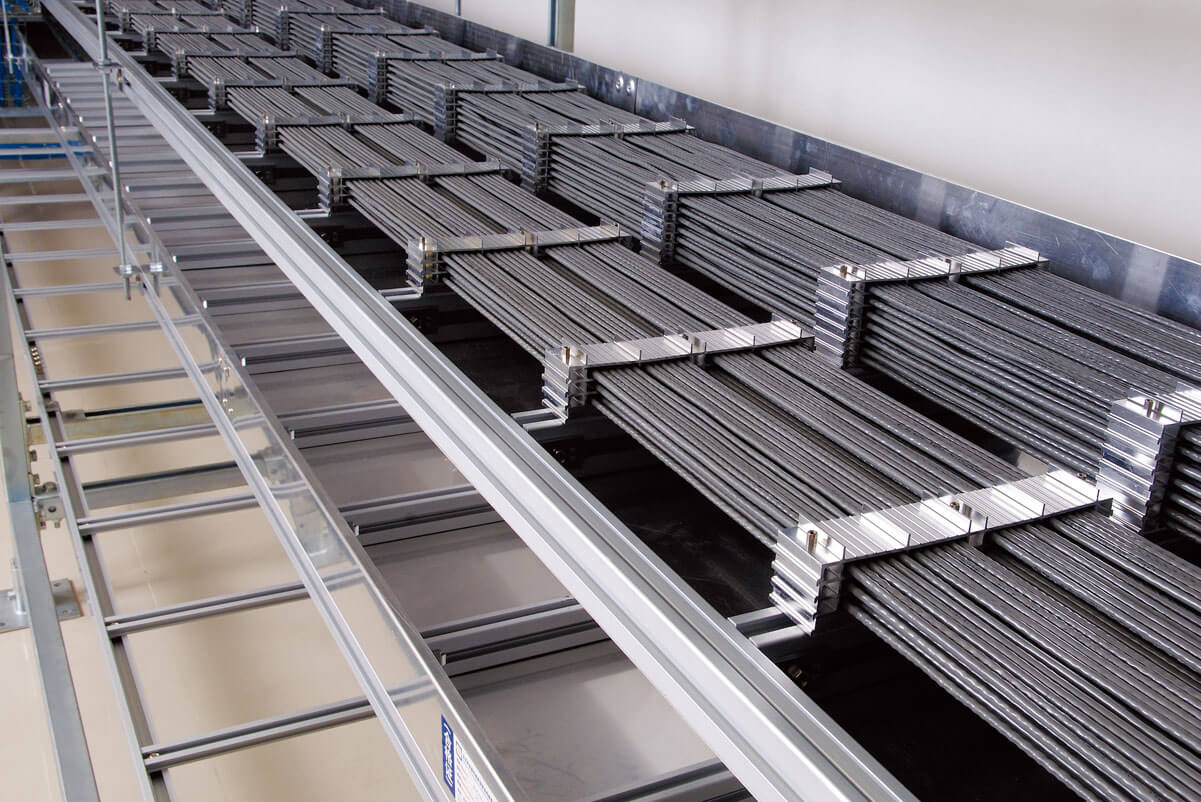

鋁合金數據排線器（固線器）
鋼制動力排線器（固線器）
塑料動力排線器（固線器）
自卡式塑料排線器（固線器）

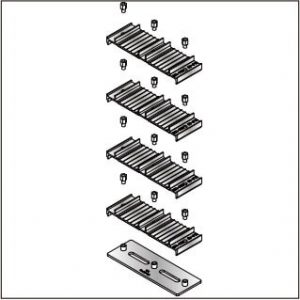

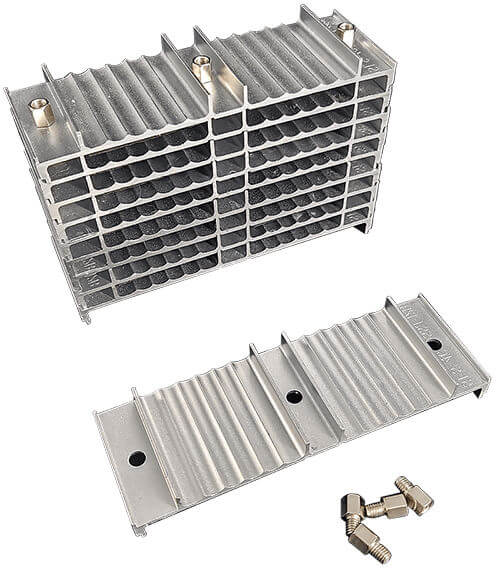

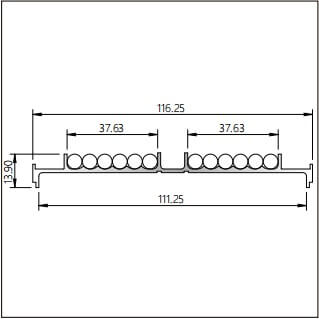

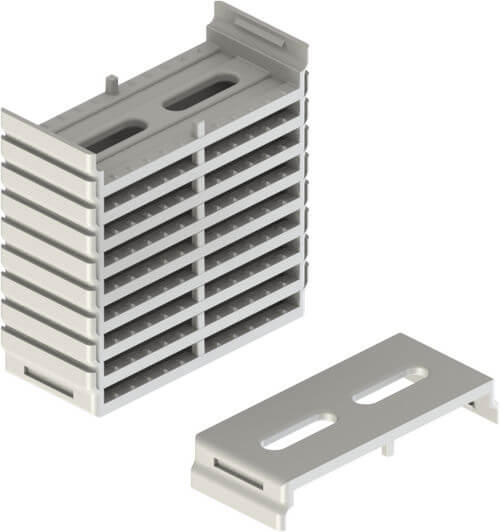

鋁合金數據排線器（固線器）
鋁合金數據排線器（固線器）
| 型號 Type |
名稱 Name |
長度 Length |
寬度 With |
壓線外徑 mm |
|---|---|---|---|---|
| S-4C-GSJ-12A | 數據排線器底座 | 116 | 40 | 3-7 |
| S-4C-GSJ-12B | 數據排線器 | 116 | 40 | 3-7 |
■ 對五、六類網線進行分層分組，分散線纜承載重量
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10 m m，安裝推薦間距300mm
■ 每層三螺絲固定，更牢固緊實
■ 排線器含字母螺絲，底座不含固定螺絲
材質：鋁合金
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10 m m，安裝推薦間距300mm
■ 每層三螺絲固定，更牢固緊實
■ 排線器含字母螺絲，底座不含固定螺絲
材質：鋁合金

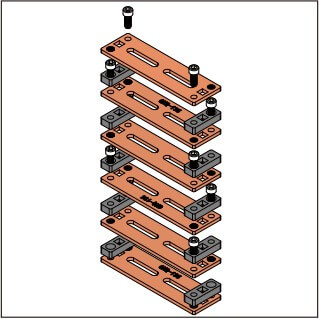

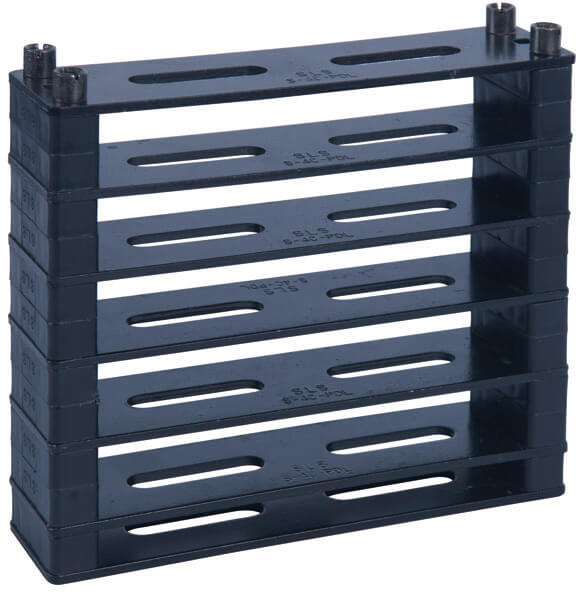

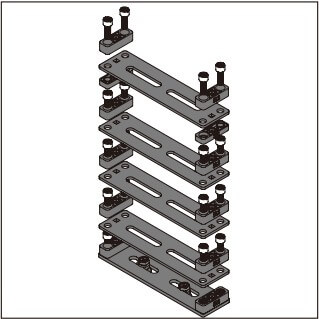

鋼制動力排線器（固線器）
鋼制動力排線器（固線器）
| 型號 Type |
名稱 Name |
長度 Length |
寬度 With |
壓線外徑 mm |
|---|---|---|---|---|
| S-4C-PLL | 鋼制動力排線器底座 | 156 | 40 | 3-37 |
| S-4C-PDL | 鋼制動力排線器 | 156 | 40 | 3-37 |
■ 對線纜進行分層分組，分散線纜承載重量
■ 利用墊塊組合，可固定3~37mm直徑線纜
■ 安裝間距推薦300~500mm

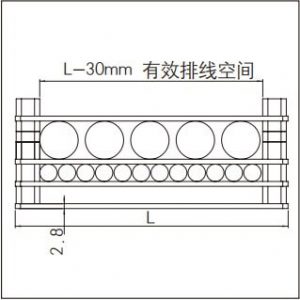

■ 線纜有效固定空間=排線器長度L-30mm L
材質：碳鋼
表面處理：黑色噴塑
■ 利用墊塊組合，可固定3~37mm直徑線纜
■ 安裝間距推薦300~500mm
■ 線纜有效固定空間=排線器長度L-30mm L
材質：碳鋼
表面處理：黑色噴塑

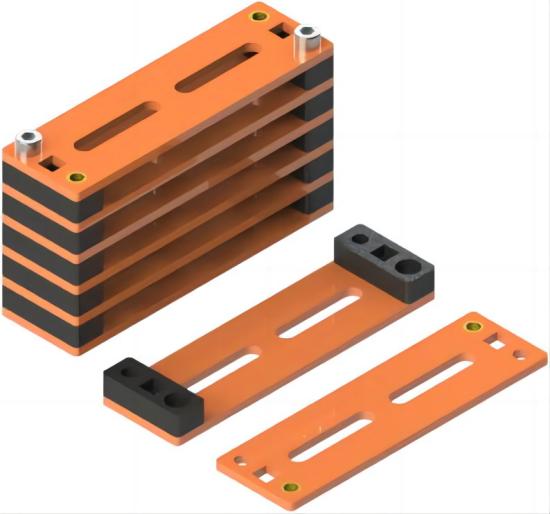

塑料動力排線器（固線器）
塑料動力排線器（固線器）
| 型號 Type |
名稱 Name |
長度 Length |
寬度 With |
壓線外徑 mm |
|---|---|---|---|---|
| S-GXQ-65 | 塑料動力固線器 | 65 | 40 | 3-37 |
| S-GXQ-80 | 塑料動力固線器 | 80 | 40 | 3-37 |
| S-GXQ-88 | 塑料動力固線器 | 88 | 40 | 3-37 |
| S-GXQ-95 | 塑料動力固線器 | 95 | 40 | 3-37 |
| S-GXQ-115 | 塑料動力固線器 | 115 | 40 | 3-37 |
| S-GXQ-124 | 塑料動力固線器 | 124 | 40 | 3-37 |
| S-GXQ-135 | 塑料動力固線器 | 135 | 40 | 3-37 |
| S-GXQ-160 | 塑料動力固線器 | 160 | 40 | 3-37 |
| S-GXQ-190 | 塑料動力固線器 | 190 | 40 | 3-37 |
■ 對線纜進行分層分組，分散線纜承載重量
■ 利用墊塊組合，可固定3~37mm直徑線纜
■ 安裝間距推薦300~500mm
■ 線纜有效固定空間=排線器長度L-30mm
材質：工程塑料
表面處理：黑、黃、橘、藍
■ 利用墊塊組合，可固定3~37mm直徑線纜
■ 安裝間距推薦300~500mm
■ 線纜有效固定空間=排線器長度L-30mm
材質：工程塑料
表面處理：黑、黃、橘、藍

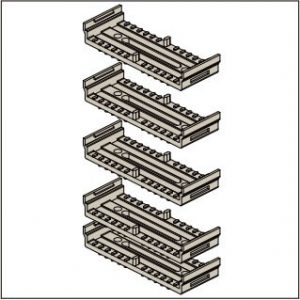

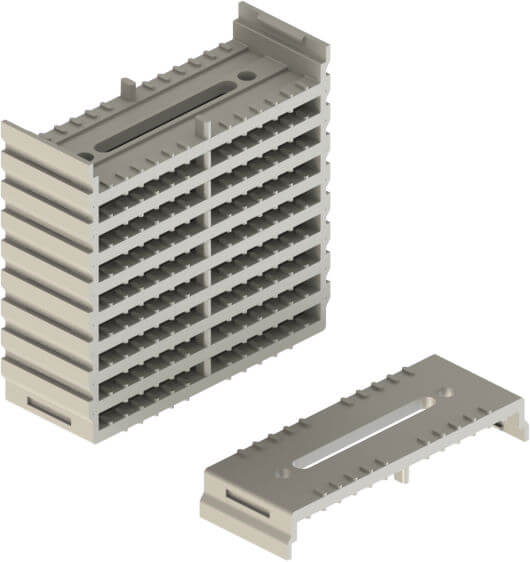

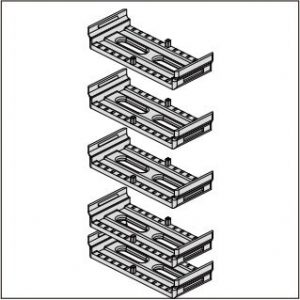

自卡式塑料排線器（固線器）
塑料動力排線器（固線器）
| 型號 Type |
名稱 Name |
長度 Length |
寬度 With |
壓線外徑 mm |
|---|---|---|---|---|

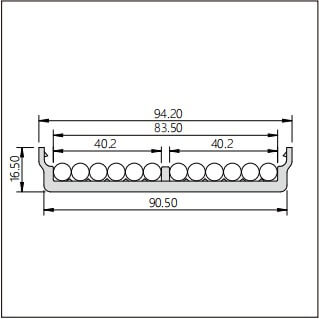

| S-ZGXQ-94 | 自卡式塑料排線器 | 94 | 40 | 5-7 |
■ 對五、六類網線進行分層分組，分散線纜承載重量
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10mm，安裝推薦間距300 mm
■ 無需固定固定螺絲，自身開接式安裝
材質：工程塑料
表面處理：白
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10mm，安裝推薦間距300 mm
■ 無需固定固定螺絲，自身開接式安裝
材質：工程塑料
表面處理：白
塑料動力排線器（固線器）
| 型號 Type |
名稱 Name |
長度 Length |
寬度 With |
壓線外徑 mm |
|---|---|---|---|---|

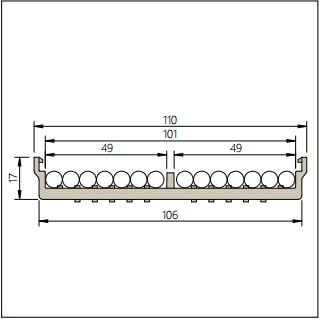

| S-ZGXQ-110 | 自卡式塑料排線器 | 110 | 40 | 7-9 |
■ 對五、六類網線進行分層分組，分散線纜承載重量
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10mm，安裝推薦間距300 mm
■ 無需固定固定螺絲，自身開接式安裝
材質：工程塑料
表面處理：白
■ 一層12根線，安裝后線路整潔美觀
■ 每層高度10mm，安裝推薦間距300 mm
■ 無需固定固定螺絲，自身開接式安裝
材質：工程塑料
表面處理：白
